Structure autoportante pour acrobaties et danse aérienne :
Structure adaptée pour une utilisation en intérieur et en extérieur. Le TP560 est pratique à monter et à mettre en place. Il est adapté aussi bien pour une pratique amateure que professionnelle.
Monter et démonter la structure n'implique aucune manœuvre compliquée, ni dangereuse.
Ce qui surprend la plupart des utilisateurs, c'est la stabilité de cet équipement. Chaque détail a été pensé pour permettre une pratique sécurisée, y compris avec des pratiques très dynamiques.
Assemblage du portique :
Cette vidéo d'assemblage permet de bien comprendre le rôle de chaque élément fourni. La vidéo a été réalisée pour la version 7m du portique. L'assemblage est similaire avec une hauteur de poteaux en moins sur cette version.
![Video youtube](https://www.netjuggler.net/images/miniatureVideo/youtube-hG1hrX3QG5c-578.png)
Sécurité du portique :
Le TP560 est livré avec les certificats pour une utilisation dans tous les milieus, que ce soit pour une utilisation professionnelle ou amateure. L'intégralité de la structure ne contient aucune soudure.
- Le plateau d'ancrage fait 8mm d'épaisseur, il est en acier plié et découpé au laser.
- Les pieds sont découpés au laser et sont en acier plié. Ils ont une épaisseur de 4mm.
- Les poteaux sont en acier galvanisé à chaud afin qu'ils ne rouillent jamais.

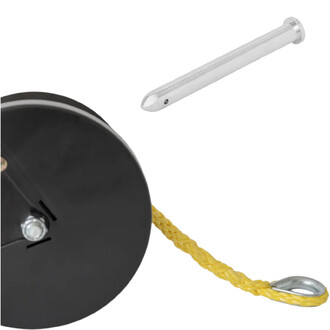

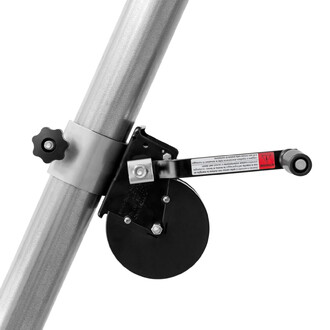

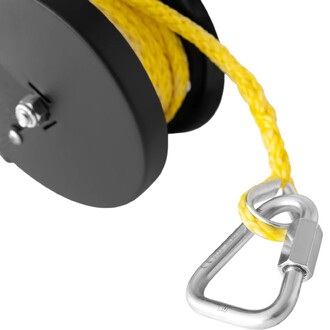

- Le support ainsi que le treuil dédiés au montage et démontage de la structure sont garantie de ne pas casser sur les phases de montage et démontage.
![](https://medias.netjuggler.net/_illustration/tp560-ban-demo.png)
Transport et assemblage simple :
- L'élément le plus lourd de la structure pèse 10 kg.
- La structure peut être montée et démontée sans aucun outil.
- Les sections des poteaux font 175cm de long et sont sanglés entre eux, permettant un transport facile dans la plupart des véhicules.

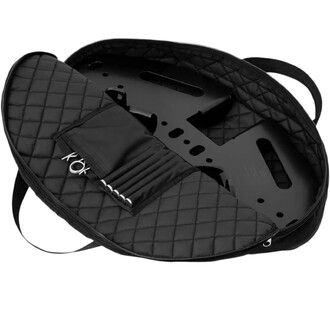

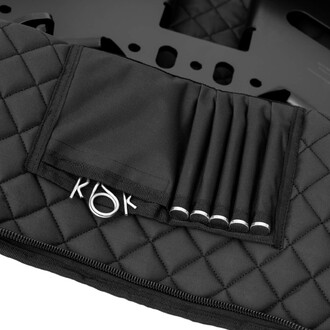

- Tous les accessoires logent dans une caisse qui fait 60x40x40cm.
- Les poteaux s'assemblent entre eux rapidement et de façon sécurisée, avec des boutons ressorts en acier inoxydables.
- Chaque poteau est sécurisé sur son pied ainsi que sur le plateau d'ancrage à l'aide de goupilles de 12mm de diamètre.
- Un système sécurisé et rapide à mettre en place.
Kit complet démonté
Voici en photo l'ensemble du kit : les poteaux démontés et l'ensemble des éléments inclus qui logent dans la caisse de rangement fournie avec le portique.
![Kit portique démonté](https://medias.netjuggler.net/_illustration/kit-portique-demonte.png)
Polyvalent et modulable :
- WLL(Working Load Limit) ou CMU (Charge Maximale d'utilisation): 400 daN (approx. 400 Kg).
Portique de la gamme CIRCUS DIVISION, une gamme de matériel aérien conçu, fabriqué et certifié en Italie par PLAY S.r.l. conformément à la directive 2001/95 / CE du Parlement européen et du Conseil du 3 décembre 2001 et à la sécurité générale des produits et à la législation européenne UNI EN 913: 20019.
Le TP560 peut être assemblé dans plusieurs configurations en fonction de votre utilisation.

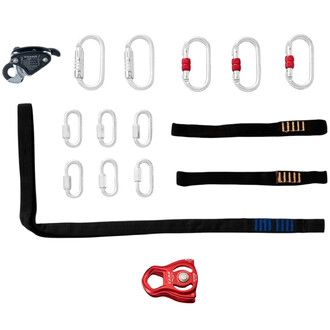

- Les accessoires fournis permettent une mise en place de vos agrès directement sur le plateau d'ancrage ou bien à l'aide d'une poulie + système de blocage. Ceci permet d'interchanger rapidement les différents agrès sur votre portique.

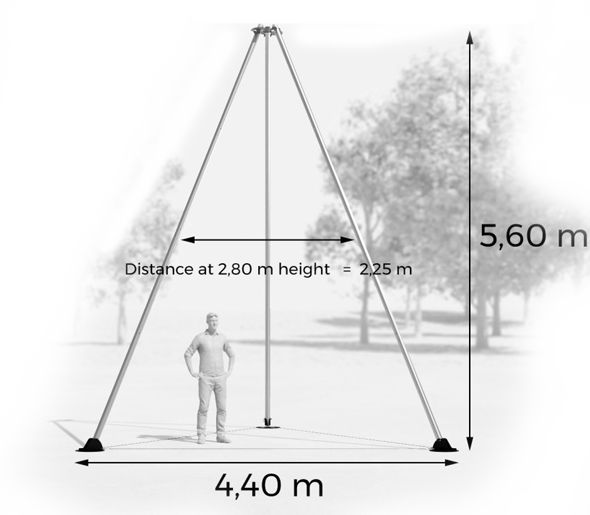

- Utiliser 4 sections par poteau (en utilisant le câblage de 4 mètres) permet la mise en place du portique de 5.6 mètres de hauteur avec une base de 4.4m x 4.4m x 4.4m.
- Utiliser 3 sections par poteau (en utilisant le câblage de 3 mètres) permet la mise en place du portique de 4.2 mètres de hauteur avec une base de 3.4m x 3.4m x 3.4m.
- Le plateau d'ancrage bénéficie d'un design avec plusieurs points d'ancrages permettant une utilisation du portique avec tissus aériens, cordes, cerceaux aériens, trapèzes fixes et autre équipements de gréage.
- Ancrage trapèze : L'écartement des points d'ancrages pour trapèze sur le plateau est de 65cm. C'est d'ailleurs la raison pour laquelle le plateau est aussi large : pour pouvoir bien accueillir un trapèze. Avec un écartement de 65cm, cela permet d'utiliser le plateau avec différentes tailles de trapèze de 65cm (maxi) ainsi que les tailles inférieures. On vous déconseille de l'utiliser avec un trapèze plus large (entortillement possible des cordages sur des figures larges).
![Dimensions du plateau APEX du portique](https://medias.netjuggler.net/_illustration/dimensions-du-plateau-apex-du-portique.png)
Stabilité :
- Poteau de 80 mm de diamètre pour une stabilité importante.
- Le verrouillage conique à la base de chaque section effilée assure une dispersion uniforme du poids et élimine tout mouvement possible entre les sections des poteaux.
- La masse totale de 110 kg assure une stabilité et une résistance considérable aux changements de poids soudains causés par les acrobaties dynamiques.
Utilisation extrème
Si vous vous posez des questions par exemple sur l'utilisation d'agrés en dynamique sur le portique, la Dynamic Load Limit est à 450Kg avec un facteur risque de 7 pour 1. Les utilisations dynamiques à l'intérieur du triangle du portique sont donc possibles. Par exemple les figures à base de chutes sur tissu aérien. En revanche toutes les figures dynamiques en dehors du triangle des poteaux ne font pas réalisables avec ce portique. Par exemple : trapèze balant (trapèze fixe : oui). Si vous avez des questions, on se fera un plaisir de vous répondre par téléphone ou dans les commentaires en bas de cette page, mais si vous avez des questions, cela signifie probablement que vous n'êtes pas formé ni accompagné par un professionnel en sécurité et accroches des aériens. On vous recommande les formations d’AERISC, Association Européenne pour la Recherche, l’Innovation et la Sécurité des arts du Cirque.
![Attention à ne pas sortir du trépied](https://medias.netjuggler.net/_illustration/attention-a-ne-pas-sortir-du-trepied.png)
Non inclus dans le kit :
Pour information sur nos photos de mise en scène il peut y avoir des accessoires non inclus. Le tapis de réception n'est pas inclus avec le portique, ni les agrès tel que tissu, cordes etc
Documents et certificats pour le portique :
Téléchargez la documentation et le certificat
Livraison en dehors de la France M
Pour une livraison en dehors de la France Métropolitaine, des frais de livraison supplémentaires pourront être ajoutés. Notre site internet ne sait pas calculer ces frais, nous vous invitons à nous contacter afin qu'on établisse ensemble un devis pour vous livrer cet article.
Pour augmenter la hauteur du portique
Si plus tard vous souhaitez passer ce même portique dans une version de 7 mètres de hauteur, c'est tout à fait possible. Voici les éléments dont vous aurez besoin qui ne sont pas inclus avec la version 5m60 sur cette page. Il vous faudra uniquement 3 éléments centraux et 3 cables de 5 mètres de longueur. Et vous aurez de quoi assembler votre portique en version 7 mètres de hauteur.
AVERTISSEMENTS:
Les activités impliquant l’utilisation de cet équipement sont par nature dangereuses. Les conséquences d’un mauvais choix de matériel, d’une mauvaise utilisation ou d’un mauvais entretien de l’équipement peuvent entraîner des dommages, des blessures graves ou même la mort.
Vous êtes responsable de vos actes, de vos décisions et de votre sécurité. Pour les équipements destinés aux systèmes anti-chute il est essentiel pour la sécurité que le dispositif d’ancrage ou le point d’ancrage soit toujours positionné de manière à minimiser à la fois le potentiel d’une chute et la distance de la chute.
Vérifiez l’espace libre sous l’utilisateur avant chaque utilisation afin qu’en cas de chute il n’y ait pas de collision avec le sol ou d’obstacles sur la trajectoire de chute.
Un harnais complet avec dispositif de maintien du corps et système anti-chute est le seul dispositif qui peut assurer votre sécurité. Étant donné que les acrobaties et la danse aérienne ne prévoient généralement pas l’utilisation de tels appareils, la mise en place d’un matelas de réception est indispensable.
Les portiques de type trépieds tels que le TP700, n'étant pas ancrés au sol, sont conçus exclusivement pour l'utilisation d'agrès aériens statiques avec des oscillations qui doivent nécessairement se produire dans le périmètre du triangle de base. Les oscillations au-delà du périmètre de la base peuvent déséquilibrer la structure et sont donc à éviter absolument car potentiellement dangereuses. De plus, les oscillations rendent impossible la prédiction de la trajectoire de la chute et donc l'utilisation conforme des matelas de chute.
En cas de montage du portique pendant de longues périodes à l'extérieur, l'exposition aux agents atmosphériques doit être prise en compte. Des vents violents peuvent provoquer la chute de la structure. Les pieds du portique ont des trous à travers lesquels il est possible d'ancrer la structure au sol. La taille des piquets (non inclus) et la qualité du sol à ancrer doivent être évaluées par du personnel compétent. En cas de mauvais temps, il est cependant toujours préférable de démonter le portique. En aucun cas, les outils aériens ne doivent être laissés ancrés au sommet de la structure sans la surveillance d'un personnel compétent.
RESPONSABILITÉ
La société PLAY S.r.l., ou le distributeur, n’acceptera aucune responsabilité pour les dommages, blessures ou décès résultant d’une mauvaise utilisation ou modifications d’un produit PLAY S.r.l. CIRCUS DIVISION.
Il est de la responsabilité de l’utilisateur de s’assurer la compréhension d’utilisation correcte et sûre de l’équipement, d’utiliser le produit uniquement aux fins pour lesquelles il est conçu et mettre en place toutes les procédures de sécurité appropriées.
Avant d’utiliser cet équipement, vous devez:
- lire et comprendre toutes les instructions d’utilisation;
- vous former spécifiquement à l’utilisation de cet équipement;
- vous familiariser avec votre équipement, apprendre à connaître ses performances et ses limites;
- comprendre et accepter les risques induits.
Vous êtes responsable de vos actes, de vos décisions et de votre sécurité et en assumez les conséquences. Si vous n’êtes pas en mesure d’assumer cette responsabilité, ou si vous n’avez pas bien compris les instructions d’utilisation, n’utilisez pas cet équipement.
Avant tout achat, consulter la documentation téléchargeable sur cette page afin d'être conscient de toutes les implications relatives à la sécurité.
